止回閥

: 更新時間2023-07-09 20:41:36; 產品名稱; 型??????? 號H44W、H44Y; 公稱通徑NPS2~NPS20; 公稱壓力; 材??????? 質A351 CN7M; 密封形式硬質合金; 驅動方式

產品詳情

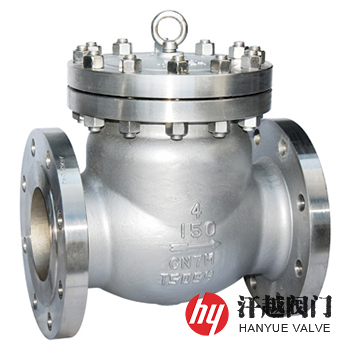

CN7M止回閥產品概述

CN7M止回閥是一種閥體、閥蓋、閥瓣、搖桿、閥座和銷軸等由ASTM A351 CN7M或Alloy 20及N08020等鑄件或鍛件毛坯加工而成，在磷酸、硫酸、硝酸及氯化物環境中具有優異的耐腐蝕性能的20號合金鋼止回閥。該閥所使用的材質屬Ni-Fe-Cr-Mo-Cu高合金奧氏體不銹鋼，其特點是在硫酸、硝酸及其混酸和其他多種氧化還原介質中均有較好的抗蝕性，尤其是在高溫硫酸環境中很能發揮其良好的耐蝕性優勢，且比鎳基材料的成本低，因而在含硫酸的介質工況中得到廣泛應用。該鋼種冷熱加工及焊接性能均優良，并且也容易鑄造成形，其高合金含量使得一些鎳基合金如Hastelloy C和Hastelloy G的耐腐蝕性能無法與之相比，因此，本產品特別適合安裝在煉油、制藥、化肥、合成橡膠、紡織、造紙、濕法冶金及食品加工等各類工業管道輸送中用于阻止介質倒流。

CN7M止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	A351 CN7M	Alloy 20	UNS N08020	0Cr20Ni35Mo3Cu4Nb
2	閥蓋	A351 CN7M	Alloy 20	UNS N08020	0Cr20Ni35Mo3Cu4Nb
3	閥瓣	A351 CN7M	Alloy 20	UNS N08020	0Cr20Ni35Mo3Cu4Nb
4	搖桿	A351 CN7M	Alloy 20	UNS N08020	0Cr20Ni35Mo3Cu4Nb
5	閥座	Alloy 20	Alloy 20	UNS N08020	0Cr20Ni35Mo3Cu4Nb
6	銷軸	Alloy 20	Alloy 20	UNS N08020	0Cr20Ni35Mo3Cu4Nb
7	螺柱	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

CN7M止回閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12236-2008、ASME B16.34-2013、API 6D-2014
結構長度	GB/T 12221-2005、ASME B16.10-2017、API 6D-2014
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014

CN7M止回閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	2	203	155	300	2	267	180
	2 ?	216	190		2 ?	292	200
	3	241	200		3	318	225
	4	292	225		4	356	240
	5	330	245		5	400	275
	6	356	260		6	444	310
	8	495	305		8	533	370
	10	622	390		10	622	410
	12	698	410		12	711	440
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

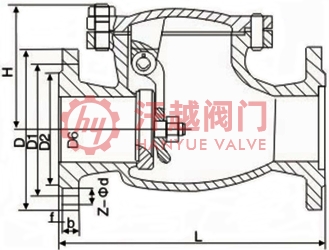

CN7M止回閥結構圖

Alloy20止回閥

如果你需訂購我廠不銹鋼止回閥系列產品，咨詢時請說明結構形式(升降式、旋啟式)、公稱尺寸、公稱壓力、閥體和內件材質、法蘭標準及法蘭密封面形式(平面、突面、凹凸面、榫槽面或環連接)等。
