閘閥

: 更新時間2023-07-05 09:28:39; 產品名稱; 型??????? 號BZ41H、BZ41W; 公稱通徑DN15~DN1050; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

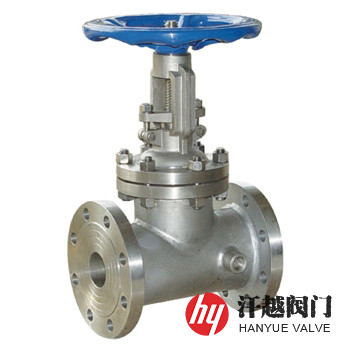

保溫閘閥產品概述

BZ41H、BZ41W保溫閘閥是一種由閥體、閥蓋、閘板、閥桿和手輪等部件組成的全保溫夾套閘閥，它在閥體兩端的內襠部分和外壁處設有由前、后兩片碳鋼或不銹鋼板通過焊接連接而成的保溫夾套，并在其前后部分別設置了保溫加熱流體進口和出口以及底部有排泄口。該閥在正常的系統工作時，閘板打開，管線中的介質從進口流到出口，但是當較長時間后再重新啟動時，粘性的介質會阻礙閥門的開關作用，此時可將蒸汽或熱油等熱源介質通入夾套中流動加熱，以確保閥門能夠正常啟閉，閥內所輸送的物料能順暢流動。本產品在工藝系統中起到加熱和保溫的作用，避免了介質冷卻結晶堵塞閥口以及粘性的介質會阻礙閥的開啟和關閉，確保了系統的正常運行。

保溫閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閘板	WCB+HF	CF8+HF	CF3+HF	CF8M+HF	CF3M+HF
4	閥桿	2Cr13	304	304L	316	316L
5	填料壓板	WCB	CF8	CF3	CF8M	CF3M
6	填料	Graphite	Graphite	Graphite	Graphite	Graphite
7	保溫夾套	Q235B	304	304	304	304
8	螺栓	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

保溫閘閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.4
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6
上密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04
液體高壓密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13458、GB/T 12234、API 600
結構長度	JB/T 13458、GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、API 598

保溫閘閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	連接端規格 A×B	外形尺寸mm		保溫加熱流體入口及出口
公稱壓力 PN	公稱尺寸 DN	連接端規格 A×B	L	H	管螺紋連接	法蘭連接
16 ~ 40	15	DN15×DN32	130	170	NPT?	DN15
	15	DN15×DN40	130	170	NPT?	DN15
	20	DN20×DN40	150	190	NPT?	DN15
	25	DN25×DN50	160	205	NPT?	DN15
	32	DN32×DN50	180	270	NPT?	DN15
	40	DN40×DN65	200	310	NPT?	DN15
	40	DN40×DN80	200	310	NPT?	DN15
	50	DN50×DN80	250	358	NPT?	DN15
	65	DN65×DN100	265	373	NPT?	DN15
	80	DN80×DN125	280	435	NPT?	DN15
	100	DN100×DN150	300	500	NPT?	DN15
	125	DN125×DN200	325	614	NPT?	DN20
	150	DN150×DN200	350	674	NPT?	DN20
	150	DN150×DN250	350	674	NPT?	DN20
	200	DN200×DN250	400	818	NPT?	DN20
	200	DN200×DN300	400	818	NPT?	DN20
表中A表示法蘭內徑的公稱尺寸，B表示法蘭其他尺寸的公稱尺寸。

如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料及介質溫度等，本產品保溫加熱流體進出接口有螺紋和法蘭連接兩種，具體詳情請聯系我司銷售技術人員。
