截止閥

: 更新時間2023-07-06 08:41:05; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

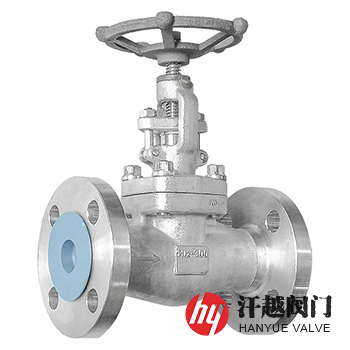

雙相不銹鋼F51截止閥產品概述

雙相不銹鋼F51截止閥是一種閥體、閥蓋、閥瓣和閥桿等由ASTM A182 F51或S31803以及S22253等鍛造毛坯制作而成，適用于介質為稀硫酸、磷酸、海水和氯離子含量較高相關制品的鍛鋼截止閥，該閥承壓部件所選用的材料由于在成分設計中具有超低C、高Cr、高N、高Mo的特征，室溫組織奧氏體與鐵素體的比例接近1:1，因而具有高強度、良好的耐氯離子點蝕、耐應力腐蝕、耐腐蝕疲勞和磨損腐蝕性能，其中的Cr是保證其有合理相比例的主要鐵素體形成元素，隨著Cr含量的增加，它的耐蝕性也提高，而添加一定量的Mo和N又能增強該鋼的抗孔蝕和縫隙腐蝕能力，尤其是N的加入，一方面穩定了奧氏體細化晶粒，增強強度，另一方面可顯著提高鋼的耐點蝕性。本產品在石油、天然氣、海水、紙漿和造紙等工業領域得到廣泛使用。

雙相不銹鋼F51截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
2	閥蓋	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
3	閥桿	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
4	閥瓣	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
5	填料壓套	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	活節螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼F51截止閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼F51截止閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	180	100
	?	13.5	117	117	184	100
	1	18	127	127	217	125
	1 ?	24	140	140	224	160
	1 ?	29	165	165	260	160
	2	36.5	203	203	300	180
300	?	10	152	152	180	100
	?	13.5	178	178	184	100
	1	18	203	203	217	125
	1 ?	24	216	216	224	160
	1 ?	29	229	229	260	160
	2	36.5	267	267	300	180
600	?	10	165	165	164	100
	?	13.5	190	190	164	100
	1	18	216	216	203	125
	1 ?	24	229	229	224	160
	1 ?	29	241	241	260	160
	2	36.5	292	292	300	180
900~1500	?	13.5	216	216	207	125
	?	18	229	229	207	125
	1	24	254	254	230	160
	1 ?	29	279	279	260	160
	1 ?	36.5	305	305	300	180
	2	45	368	368	355	200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F51截止閥結構圖

F51截止閥

本產品材質還可選用ASTM A182 GR.F53、F55、F60、F61及其他等鍛鋼牌號，如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明法蘭標準及密封面形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
