截止閥

: 更新時間2023-07-06 13:14:16; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

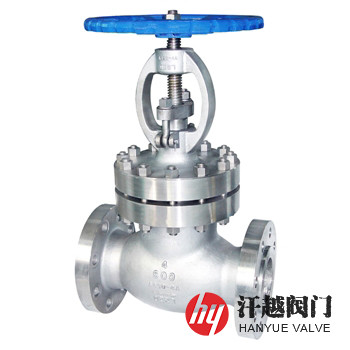

雙相不銹鋼5A截止閥產品概述

雙相不銹鋼5A截止閥是一種主要承壓件閥體、閥蓋和閥瓣等由ASTM A995 5A(CE3MN)或A890 5A(CE3MN)及SA955 5A(CE3MN)鑄件毛坯加工而成，閥座和閥桿采用A182 F53或S32750等鍛件或棒材制成，適合在海水或者鹵素介質條件下使用，尤其是在含氯環境中具有較高的強度和優良的耐氯化物應力腐蝕性能的超級雙相鋼截止閥，該閥主體部件所使用的材料屬鑄造超級雙相不銹鋼，金相組織為在α鐵素體基體上分布有小島狀的奧氏體γ，α/γ比為50:50，具有超低碳(≤0.03%)、高鉻(24.0%~26.0%)、高鉬(4.0%~5.0%)、高氮(0.10%~0.30%)的化學成分，PREN大于40，其在固溶化熱處理后，具有很高的強度、韌性和耐腐蝕能力，所以本產品特別適用于苛刻的介質，尤其是在含氯離子的條件下，擁有優異的耐蝕性能，因而被廣泛運用在海水中工作。

雙相不銹鋼5A截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
2	閥蓋	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
3	閥瓣	A995 Gr.5A	A995 CE3MN	A890 Gr.5A	A890 CE3MN
4	閥座	A182 F53	A182 F53	A182 F53	A182 F53
5	閥桿	A182 F53	A182 F53	A182 F53	A182 F53
6	上密封座	A182 F53	A182 F53	A182 F53	A182 F53
7	填料	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼5A截止閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼5A截止閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼5A截止閥結構圖

5A截止閥

本產品主體可選用ASTM A995 GRADE 5A(CE3MN)、A890 GRADE 5A(CE3MN)或SA955 GRADE 5A(CE3MN)等鑄件牌號。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
