截止閥

: 更新時間2023-07-11 16:03:34; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

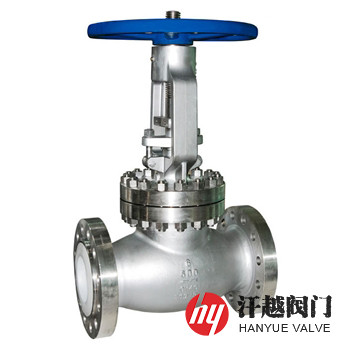

Incoloy825合金截止閥產品概述

Incoloy825截止閥是一種閥體、閥蓋和閥瓣由ASTM A494 CU5MCuC鑄造成型，閥座和閥桿采用ASTM B564 N08825或Incoloy 825、Alloy 825等鍛件或棒材加工而成，耐氧化物應力腐蝕及氧化-還原性復合介質侵蝕的英康洛依合金截止閥。該閥主體部件所使用的材料為添加了鉬和銅的鎳-鉻-鐵固溶強化合金，不僅具有良好的耐蝕性，而且強度高、韌性好，高鎳成份使其具有有效的耐氯離子應力腐蝕開裂性，含少量金屬元素鉬和銅，使它在還原性酸和氧化性酸中，有優異的抗點蝕和縫隙腐蝕性能。本產品操作方式有手輪、傘齒輪、氣動、電動和液動等幾種，在各種介質中的耐腐蝕性都很好，如硫酸、磷酸和有機酸，堿金屬如氫氧化鈉、氫氧化鉀和鹽酸溶液，還可用在各種氧化性環境中，包括硝酸溶液、亞硝酸鹽和氧化鹽等，并還具有優異的抗海水腐蝕能力。

Incoloy825合金截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A494 CU5MCuC	B564 N08825	Incoloy 825	Alloy 825
2	閥蓋	A494 CU5MCuC	B564 N08825	Incoloy 825	Alloy 825
3	閥瓣	A494 CU5MCuC	B564 N08825	Incoloy 825	Alloy 825
4	閥桿	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825
5	閥座	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825
6	上密封座	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825
7	壓蓋	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825
8	填料	Graphite	Graphite	Graphite	Graphite

Incoloy825合金截止閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

Incoloy825合金截止閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

Incoloy825合金截止閥結構圖

Incoloy825截止閥

如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，本產品也可采用ASTM B564 N08825或UNS N08825及Incoloy 825、Alloy 825等材料整體鍛造成型。
